Pass-by-Tests in Innenräumen

Indoor Pass-by (simulierte Vorbeifahrtsgeräuschmessung) wird häufig in der Entwicklung und zur Ermittlung der Anteile verschiedener Schallquellen eingesetzt.

BK Connect Indoor Pass-by ist ein Werkzeug zur Simulation der realen Vorbeifahrt mit einem Fahrzeug auf einem Rollenprüfstand in einem Halbfreifeldraum gemäß verschiedener internationaler Normen.

Die Messung der Innen- und Außengeräusche eines Fahrzeugs während des Betriebs ist in einem solchen Raum viel einfacher. Die Unabhängigkeit von Variablen wie Wetter- und Standortveränderungen macht Messungen reproduzierbare; zugleich ermöglicht das Fahrzeug auf dem Prüfstand zusätzliche Instrumentierung.

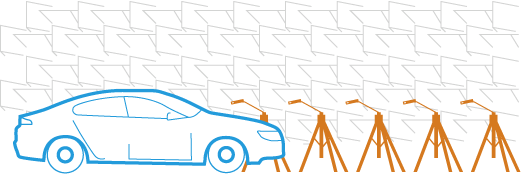

Das Vorbeifahrtsgeräusch wird simuliert, indem eine Reihe von Mikrofonen auf jeder Seite des Testfahrzeugs so aufgestellt wird, dass sie die relativen Positionen der Standard-Pass-by-Mikrofone während eines herkömmlichen Außentests abbilden. Das Fahrzeug wird auf dem Rollenprüfstand auf die gleiche Weise wie im Standardtest gefahren.



Systemvorschlag

Vehicle indoor pass-by system overview

Ein typisches Indoor Pass-by-System basiert auf der Datenerfassungs- und Analyseplattform BK Connect. Die Software wird mit der Datenerfassungshardware LAN-XI (bestehend aus Frame, Modulen und Frontpanels) und Freifeldmikrofonen kombiniert.

 Nutzen Sie unsere 3D-Infografik

Die Pass-by-SPC-Analyse (Source Path Contribution) bietet weitere Möglichkeiten zur Identifikation der Hauptanteile von Außengeräuschen, die den spezifischen Schallquellen entsprechen, beispielsweise Antriebsstrang, Ansaug-/Auspuffsystem und Reifen.

Verwandte Produkte

TYPE 4189-A-021

1/2-Zoll-Freifeld-Mikrofone mit Vorverstärker Typ 2671, vorpolarisiert

Freifeldmikrofon für hochpräzise Messungen, die eine hohe Empfindlichkeit mit einem Frequenzgang von 20 Hz bis 20 kHz erfordern.

BK CONNECT TYP 8441-D

Pass-by-SPC (Source Path Contribution)

BK Connect® Pass-by-SPC hilft Ihnen bei der Untersuchung des Anteils von Schallquellen wie Reifen, Motor/Antrieb, Auspuff am Gesamtvorbeifahrtsgeräusch.

BK CONNECT TYP 8441

Pass-by-Viewer

BK Connect® Pass-by Viewer zur einfachen Überprüfung der Ergebnisse während und nach der Messung.

BK CONNECT TYP 8441-C

Indoor Pass-by-Software

BK Connect® Indoor Pass-by zur Einrichtung und Durchführung von simulierten Vorbeifahrtsgeräuschmessungen auf einem Rollenprüfstand in einem Halbfreifeldraum.

TYP 8442 | BK CONNECT

Messungen mit einer Volumenschallquelle

Die Software zur Messung der Volumengeschwindigkeitsquelle ist Teil von BK Connect und dient der schnellen und einfachen Messung von akustischen Übertragungsfunktionen.

TYP 3053

12-Kanal-Eingangsmodul

Dieses kostengünstige und kompakte LAN-XI-Datenerfassungsmodul für Anwendungen mit hoher Kanalanzahl ist ein idealer Baustein für große Systeme - mit einem Eingangsbereich von DC bis 25,6 kHz.

Typ 3050

Vielseitig einsetzbare 4- und 6-Kanal-Eingangsmodule

Entwickelt, um ein breites Spektrum von Schall- und Schwingungsmessanwendungen abzudecken.

TYP 3058

CAN-Bus-Modul

Das CAN-Bus-Modul Typ 3058 ist ein vielseitiges 8-Kanal-Datenerfassungsmodul mit 25,6 kHz und zwei unabhängigen CAN-Bus-Eingangskanälen. Die ideale Lösung für NVH-Anwendungen in der Automobilindustrie im Labor oder im Feld.
