Étalonnage des capteurs en force

Le laboratoire d'étalonnage HBK offre de nombreux avantages pour étalonner votre capteur de force dans la plage de 2,5 N à 5 MN - une plage extrêmement large. De l'étalonnage économique des capteurs industriels au standard de transfert répondant aux exigences les plus élevées.

Request a Service

Étalonnage en force

Request a Service

Traçabilité

Certification ISO 17025.

Traçabilité directe à l'Institut national de métrologie allemand (PTB).

Évaluation du laboratoire d'étalonnage par des experts indépendants à intervalles réguliers.

Bénéficiez de certificats d'étalonnage avec une incertitude de mesure minimale, directement traçables à la norme nationale.

Précis

Machines d'étalonnage avec une incertitude de mesure minimale (dans des laboratoires d'étalonnage non étatiques).

Machines à charge morte (les capteurs sont chargés avec des poids dans le champ de gravité terrestre) jusqu'à 240 kN, extraordinaire pour un laboratoire d'étalonnage privé.

Précision de la machine jusqu'à 0,005 % avec une charge compressive ou 0,008 % avec une charge de traction.

Compétence jusqu'à 5 MN pour les charges de traction et de compression.

Optimisez votre évaluation de l'incertitude de mesure en utilisant les caractéristiques réelles du transducteur - au lieu des spécifications de la fiche technique uniquement.

FRF individuelle

Choix de différents standards d'étalonnage :

ISO 376.

DAkkS-DKD-R 3-3.

Étalonnage standard de travail.

Chaîne de mesure ou capteur ? ISO 376 DAkkS-DKD-R 3-3 pour satisfaire les demandes les plus élevées ? C'est votre choix. Nous pouvons vous conseiller.

De 2,5 N à 5 MN

Le laboratoire d'étalonnage HBK offre de nombreux avantages en ce qui concerne l'étalonnage de votre transducteur de force :

Calibration des forces de traction et de compression dans une plage allant de 2,5 N à 5 MN - une plage extrêmement large. HBK dispose du seul laboratoire d'étalonnage privé au monde qui peut vous offrir ce service
Calibration de chaînes de mesure complètes (y compris des produits de tiers) - sans frais supplémentaires pour vous
Des décennies d'expérience (depuis 1977) dans l'étalonnage des capteurs de force, des capteurs de force et des chaînes de mesure de force
De l'étalonnage économique des capteurs industriels au standard de transfert répondant aux exigences les plus élevées

Étalonnage de la force HBK

ISO 376
DAkkS-DKD-R 3-3
Calibration standard de travail

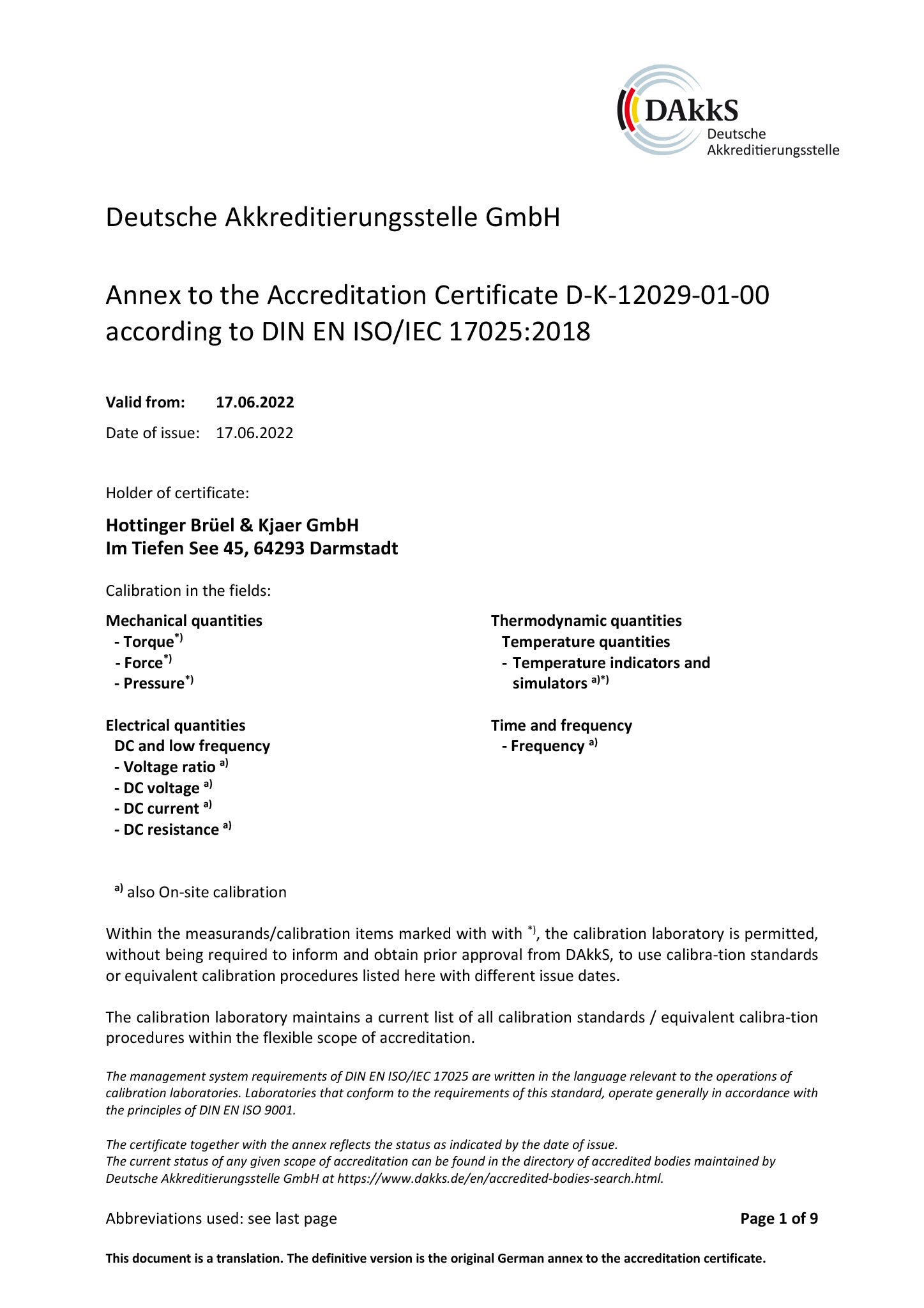

Accédez au certificat d'accréditation download

Guide de décision : Le bon étalonnage pour vos besoins

chevron_left

ISO 376
DAkkS-DKD-R 3-3
Calibration de l’étalon de travail

chevron_right

Si vous souhaitez tout savoir sur votre capteur : Le capteur est mesuré dans trois positions de montage variables. Cela signifie que : En d'autres termes, le capteur doit être tourné de 120° sur la machine dans chaque cas et donc monté et démonté par trois fois. Les caractéristiques suivantes sont obtenues à partir de l'étalonnage ISO 376 et spécifiées dans le certificat d'étalonnage :

Signal de sortie exact pour chaque étape d'étalonnage
Valeurs d'hystérésis pour chaque étape d'étalonnage
Répétabilité et reproductibilité pour une position de montage et pour des positions de montage variables pour chaque étape d'étalonnage
Comportement de fluage
Retour à zéro
Erreur d'interpolation (écart potentiel de la valeur mesurée par rapport à l'approximation des moindres carrés).

Par ailleurs, le certificat de calibrage spécifie l'incertitude de mesure selon l’ISO 376, en montrant des séries par valeurs croissantes et décroissantes. HBM fournit des informations supplémentaires comme l'incertitude de mesure comprenant l'effet d'hystérésis sans aucun coût supplémentaire alors que la norme ne l’impose pas. Cela va au-delà des exigences de la norme. Cette calibration fournit une preuve garantie que votre capteur de force est un équipement de mesure traçable (conformément à la norme ISO 9001).

Meilleur rapport qualité-prix avec traçabilité garantie L'étalonnage selon DAkkS-DKD-R 3-3 nécessite une mesure dans une seule position de montage (par opposition à l'ISO 376). Les caractéristiques suivantes du capteur sont obtenues à partir de cette calibration et spécifiées dans le certificat de calibration :

Signal de sortie exact pour chaque étape d'étalonnage
Valeurs d’hystérésis (erreur de réversibilité) pour chaque étape de calibration
Retour à zéro
Erreur de linéarité (déviation potentielle de la valeur mesurée par rapport à l’approximation linéaire).

En outre, le certificat de calibrage spécifie aussi l'incertitude de mesure. Les données exigées de répétabilité et de reproductibilité sont basées sur des valeurs statistiques résultant d’étalonnages du même type. En dehors des produits HBM, la base de données comporte beaucoup de d’autres capteurs. Cette calibration fournit une preuve garantie que votre capteur de force est un équipement de mesure traçable (conformément à la norme ISO 9001). Évaluation de la conformité : Évaluation de conformité : Si un capteur de force est en dehors des caractéristiques de la fiche technique, HBM vous l’indiquera.

HBK propose une calibration de l’étalon de travail avec des étapes de charge sélectionnables individuellement. Les caractéristiques suivantes du capteur sont obtenues à partir de cette calibration et spécifiées dans le certificat de calibration :

Signal de sortie exact pour chaque étape d'étalonnage
Valeurs d’hystérésis (erreur de réversibilité)
Erreur de linéarité (déviation potentielle de la valeur mesurée par rapport à l’approximation linéaire).

Notre recommandation : Nous vous recommandons une calibration selon DAkkS-DKD-R 3-3, qui, à un coût identique, vous fournit plus d'informations sur votre capteur de force que la calibration standard de travail. Nous pouvons vous conseiller.

Machine d'étalonnage de force 200 N

2,5 N - 200 N
- 200 N pour étalonnages DAkkS et Working Standard.

Meilleure incertitude possible :

pour la mesure de force en compression 2,5 N - 200 N ± 0,005 % de la valeur mesurée
Force de traction : 2,5 N - 200 N ± 0,008 % de la valeur mesurée

Étapes : 2,5 ; 5 ; 7,5 ; 10 ; 12,5 ; 15 ; 17,5 ; 20 ; 25 ; 30 ; 35 ; 40 ; 45 ; 50 ; 60 ; 70 ; 80 ; 90 ; 100 ; 120 ; 140 ; 160 ; 180 ; 200 N.

Machine d'étalonnage de force 2,5 kN

50 N - 2,5 kN
- 200 N pour étalonnages DAkkS et Working Standard. Meilleure incertitude possible :

pour la mesure de force en compression 50 N - 2,5 kN ± 0,005 % de la valeur mesurée
Force de traction : 50 N - 2,5 kN ± 0,008 % de la valeur mesurée

Étapes : 50 ; 100 ; 150 ; 200 ; 250 ; 300 ; 350 ; 400 ; 450 ; 500 ; 600 ; 700 ; 800 ; 900 N ; 1 ; 1,2 ; 1,4 ; 1,6 ; 1,8 ; 2 ; 2,5 kN

Machine d'étalonnage de force de 25 kN

0,5 kN - 25 kN
- 200 N pour étalonnages DAkkS et Working Standard. Meilleure incertitude possible :

pour la mesure de force en compression 0,5 kN - 25 kN ± 0,005 % de la valeur mesurée
Force de traction : 0,5 kN - 25 kN : ± 0,008 % de la valeur mesurée

Étapes : 0,5 ; 1 ; 1,5 ; 2 ; 2,5 ; 3 ; 3,5 ; 4 ; 4,5 ; 5 ; 6 ; 7 ; 8 ; 9 ; 10 ; 12 ; 14 ; 16 ; 18 ; 20 ; 25 kN

Machine d'étalonnage de force de 240 kN

5 kN - 240 kN
- 200 N pour étalonnages DAkkS et Working Standard. Meilleure incertitude possible :

Force de compression et de traction : 5 kN - 240 kN ± 0,01 % de la valeur mesurée

Étapes : 5 ; 10 ; 15 ; 20 ; 25 ; 30 ; 35 ; 40 ; 45 ; 50 ; 55 ; 60 ; 70 ; 80 ; 90 ; 100 ; 110 ; 120 ; 140 ; 160 ; 180 ; 200 ; 220 ; 240 kN

Machine d'étalonnage de force 1 MN

50 kN - 1 MN
- 200 N pour étalonnages DAkkS et Working Standard. Meilleure incertitude possible :

pour la mesure de force en compression 50 kN - 1 MN ± 0,01 % de la valeur mesurée
Force de traction : 50 kN - 600 kN : ± 0,02 % de la valeur mesurée

Étapes : 50 ; 100 ; 150 ; 200 ; 250 ; 300 ; 400 ; 500 ; 600 ; 700 ; 800 kN ; 1 MN

Machine d'étalonnage de force 5 MN

100 kN - 5 MN
- 200 N pour étalonnages DAkkS et Working Standard. Meilleure incertitude possible :

Force de compression et de traction : 100 kN - 5 MN ± 0,02 % de la valeur mesurée

Étapes : de 100 kN jusqu'à 5 MN (par incréments de 25 kN)

Certificats d'étalonnage d'échantillon

Vous souhaitez découvrir nos certificats d'étalonnage? Les certificats d'étalonnage d'échantillon pour toutes les quantités mesurées couvertes par le laboratoire d'étalonnage HBK peuvent être téléchargés en tant que fichier PDF.

Accéder aux téléchargements navigate_next

ISO standards quality control assurance warranty business technology concept.; Shutterstock ID 1253334961

Assurance qualité à long terme des résultats de mesure

L'étalonnage professionnel des capteurs de force est une condition préalable pour assurer la qualité de vos résultats de mesure à long terme et fait partie intégrante de votre certification ISO9001.
