Perception ePower Suite, shows four different software screens of Perception in combination with Remote Probe and GEN4tB

S100I - remote-probe voltage satellite - left

P112I-4 - remote-probe current satellite - left

Analyseur de puissance à sonde à distance rapide

Cet analyseur de puissance, avec 20 MS/s de données brutes et 4 MS/s de calculs en temps réel, combine les taux d'échantillonnage les plus élevés et un concept basé sur satellite pour fournir une précision, une flexibilité et une immunité au bruit exceptionnelles dans vos mesures.
La configuration unique (sondes à distance placées près de l'installation électrique avec une connexion fibre optique) permet aux projets d'ingénierie d'obtenir des résultats cohérents et précis.

Précision 0,015% en lecture + 0,02% en plage de mesure
Nouvelle famille de sondes isolées par fibre optique évolutives de 4 à un maximum de 68 canaux de puissance par châssis
Idéal pour une utilisation dans des environnements EMC ou dangereux
Câbles en fibre optique pour un transfert de données rapide et sans EMC jusqu'à 100 m

Demande de devis

Contactez-nous email

chevron_left

Aperçu général
Tous les modèles
Téléchargements

chevron_right

Analyseurs de puissance à sonde à distance pour des applications exigeantes dans l'industrie, l'automobile, l'aérospatiale et la défense

L'analyseur basé sur des sondes à distance, avec sa scalabilité de 4 à un maximum de 68 canaux de puissance par châssis - et la capacité de synchroniser plusieurs châssis, est idéal pour des projets dans ces secteurs difficiles.
Il dispose également d'options pour d'autres entrées de signal telles que la température, les vibrations ou les microphones, permettant aux utilisateurs d'obtenir à la fois des signaux électriques et mécaniques, synchronisés au sein d'un seul système.

L'intégration du système est simple, avec plusieurs interfaces disponibles pour le contrôle à distance, l'entrée de données ou le transfert de résultats en temps réel vers des systèmes d'automatisation.

Analyse puissante

Chaque pack contient le logiciel d'application d'HBK : la suite Perception ePower, qui - en plus de fournir des mesures de puissance en temps réel - permet également une analyse avancée basée sur des données brutes et une analyse post-traitement.

Le transfert de données est pris en charge par une gamme de formats d'exportation, tels que MATLAB®, MDF4, Excel® ou LabVIEW.

Stockage de données :
Tous les calculs de puissance standard, plus :
- Ondulation du couple
- vecteurs α,β-espace
- dq0 transformation
- Cartes de machine
- Puissance harmonique
- Incertitude de mesure pour les points de consigne
- Analyse harmonique
- Phasors

et bien plus encore...

Analyseur de puissance

# Nombre de voies de puissance

Taux d'échantillonnage en temps réel/brut

Précision de puissance

Châssis

Alim. externe

Nombre de slots de châssis pour expansion

Analyseur de puissance rapide basé sur sonde distante

16 / 28

4 MS/s/Ch

20 MS/s/Ch

0,015 % de lecture +

0,02 % de plage

GEN4tB ou GEN7tB

Optional

3 / 6

Analyseur de puissance à sonde distante

16 / 28

2 MS/s/Ch

0,015 % de lecture +

0,02 % de plage

GEN4tB ou GEN7tB

Optional

3 / 6

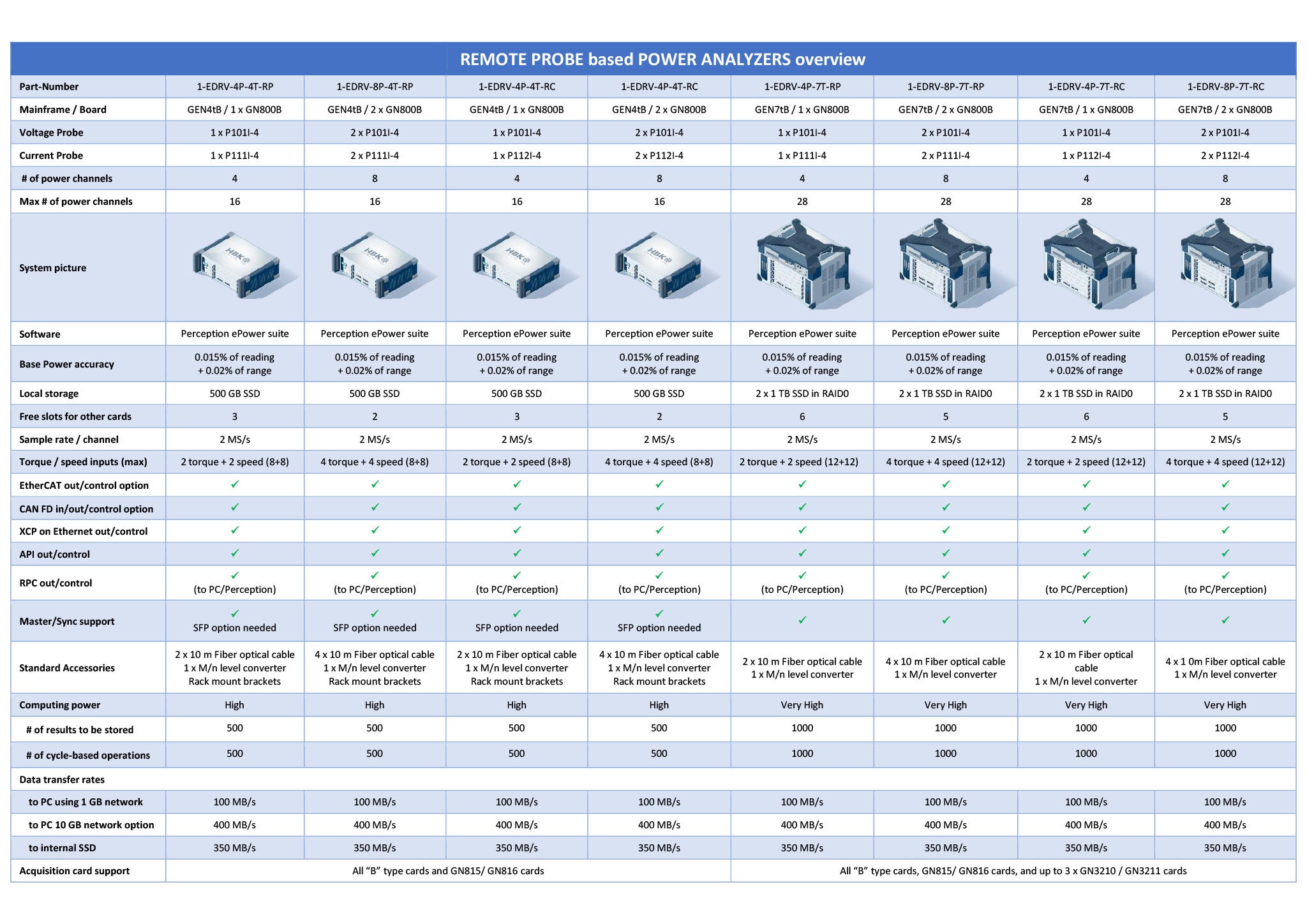

Télécharger la comparaison des paquets de sondes distantes download

Fichier :	Description	Type	23 langues	Taille

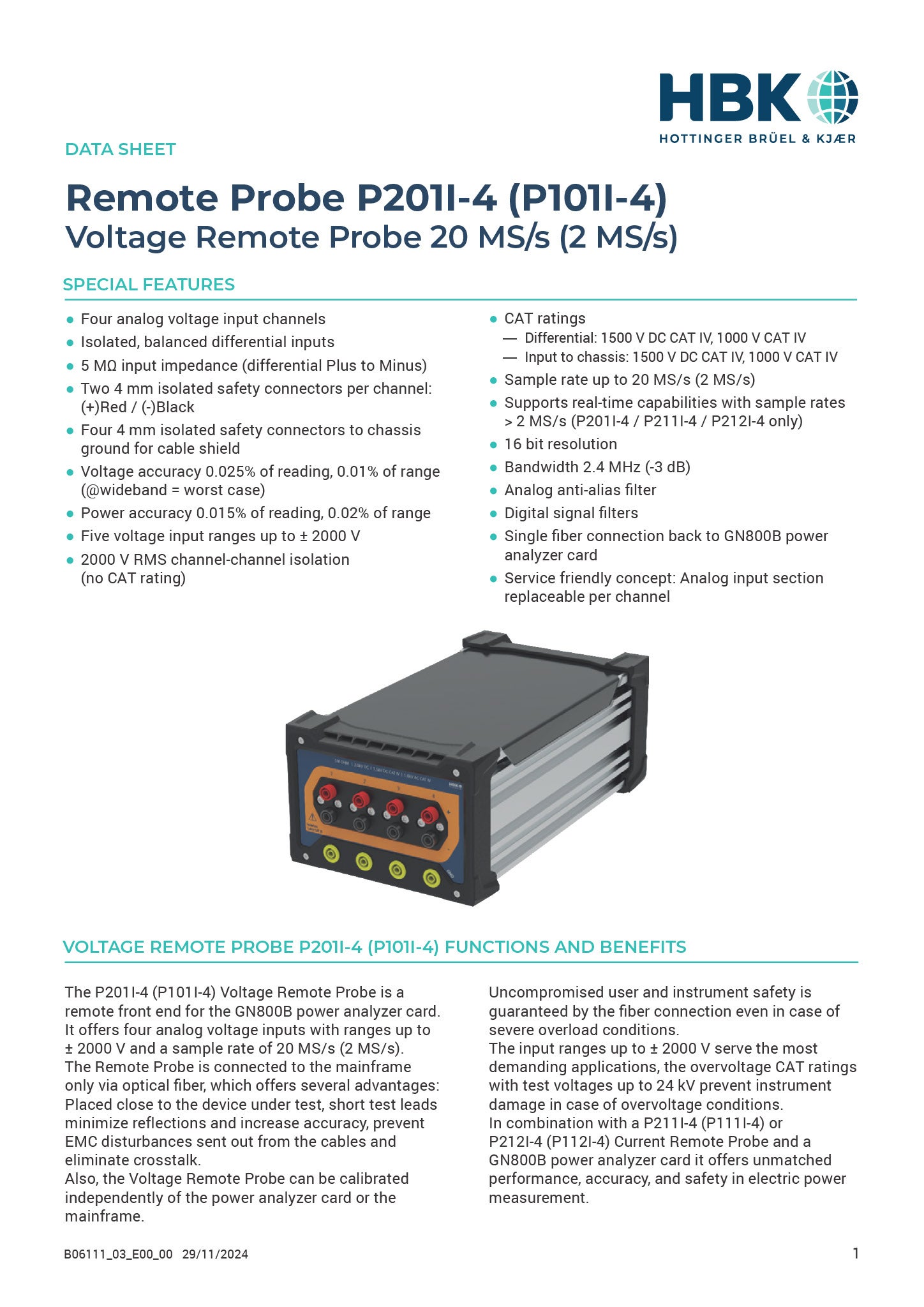

Tension Sondes Distantes P101I-4 - Fiche Technique (B06111)	Sondes Distantes de Tension P101I-4 - Fiche Technique	Document Technique	Anglais	2 MB

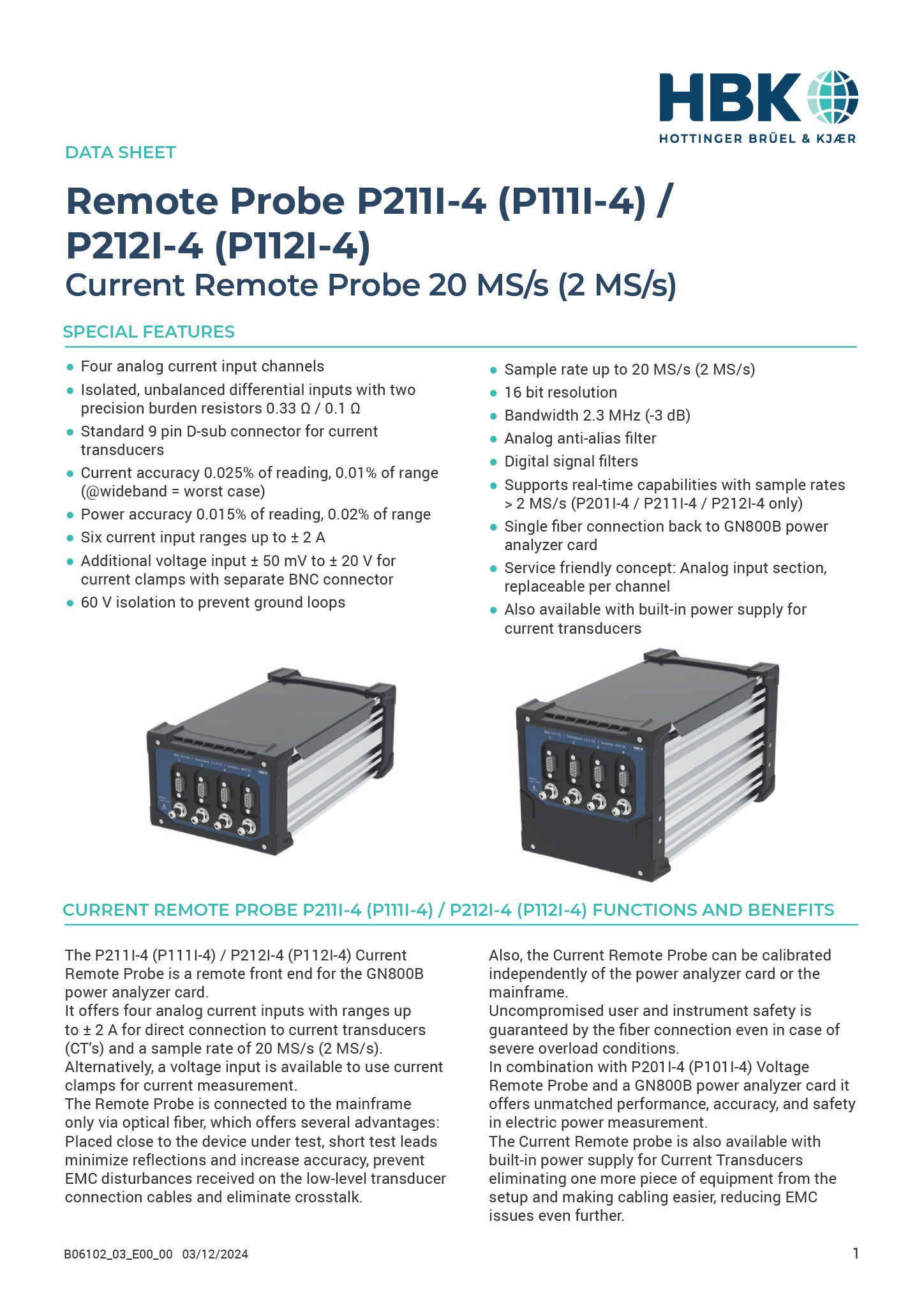

Courant Sondes Distantes P111I-4 / P112I-4 - Fiche Technique (B06102)	Sondes Distantes de Courant P111I-4 / P112I-4 - Fiche Technique	Document Technique	Anglais	4 MB
GN800B - Fiche Technique (B06090)	GN800B - Fiche Technique	Document Technique	Anglais	2 MB

Fibre-optic cables provide EMC-free data to transfer from separate remote probes to the mainframe, minimising technical issues.

HBK’s decentralised remote probes significantly reduce cabling needs, allowing you to swap out probes requiring repair or calibration, without disturbing the mainframe.

With cable length up to 100 metres, the analyser can be used as part of a distributed measurement system, enabling remote probes to be placed close to the test objects.

Remote probes-EN brochure landscape - mockup

Prévenir les problèmes de CEM pour une analyse EPT sans compromis : Sondes à distance

Le concept de carte d'alimentation et d'unité centrale séparées permet de rapprocher la sonde distante de l'objet mesuré, réduisant ainsi la longueur du câble haute tension. Cela permet de minimiser les interférences électromagnétiques, tandis que les câbles à fibres optiques assurent un transfert de données rapide, sans interférences électromagnétiques et sûr vers l'ordinateur central.

Avec une nouvelle famille de sondes à isolation par fibre optique - disponibles en versions 4 et 8 canaux de puissance et avec des fréquences d'échantillonnage allant jusqu'à 20 MS/s - ces sondes sont conçues pour une précision inégalée.

Télécharger la brochure

Distribution précise et sûre - technologie révolutionnaire pour des mesures de puissance sans souci

Pendant des décennies, les analyseurs de puissance étaient des boîtiers carrés connectés à des capteurs, qui mesuraient un appareil. Cependant, à mesure que les objets de test sont devenus plus grands et que la demande de mesure de fréquences de commutation plus élevées a augmenté, les problèmes d'EMC sont devenus un aspect difficile.

Avec l'Analyseur de puissance basé sur sonde à distance Remote Probe-based Power Analyser révolutionnaire de HBK, cela n'est plus un problème :

Des sondes à distance avec des câbles courts peuvent être placées près des appareils sous test et connectées, via des fibres optiques, au châssis
La possibilité d'utiliser des fils de test plus courts prévient les problèmes d'EMC et minimise les réflexions
La connexion fibre optique de 100 m de longueur de câble permet une configuration distribuée
Sécurité sans compromis car l'instrument et l'utilisateur maintiennent une distance de sécurité par rapport aux hautes tensions
Précision et performance inégalées en accord avec d'autres analyseurs de puissance HBK
